在PCBA加工的日常制程中，最令工藝工程師頭疼的莫過于BGA封裝。由于焊點隱藏在元器件腹底，傳統的AOI光學檢測只能看到四周的輪廓，對內部的焊接質量完全無能為力。為了保障高精密PCBA的可靠性，引入高分辨率X-Ray檢測設備已不再是選配，而是應對隱蔽焊點失效的剛性技術手段。

一、穿透視界：揭示不可見的物理缺陷

X-Ray檢測利用X射線的穿透性，根據物質密度的差異形成黑白影像。焊料由于含有大量的錫和鉛（或銀、銅），密度遠高于PCB基材和元器件封裝材料，在影像中呈現為深色。在PCBA加工過程中，針對BGA封裝的常見隱患，如橋接（Bridge）、空洞（Voiding）和開路（Open），X-Ray能提供最為直觀的證據。通過高分辨率的成像，我們可以清晰觀察到焊球的形狀、間距以及對齊度。如果焊球呈現不規則的啞鈴狀或受擠壓變形，往往預示著回流焊溫區設定不當或錫膏印刷量超標。這種非破壞性的全方位透視，將原本屬于猜測的質量判斷轉化為了物理事實。

二、氣泡控制：定量評估空洞占比

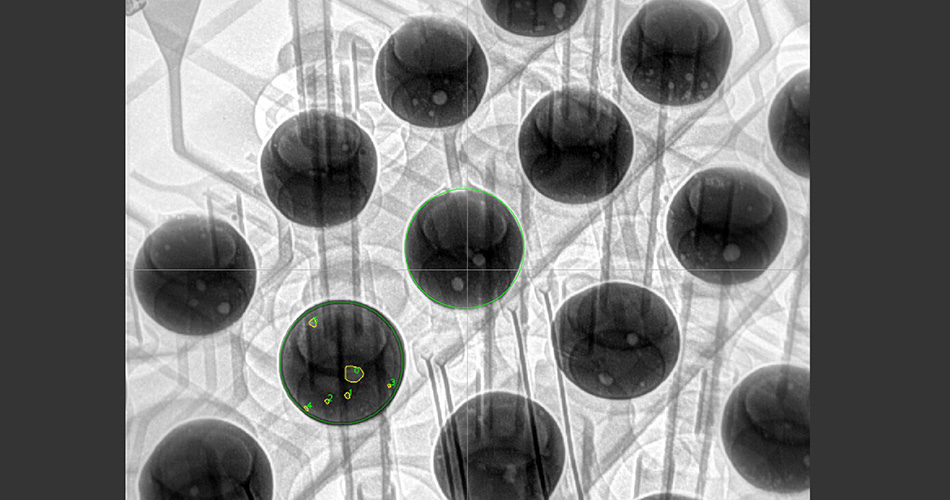

空洞是BGA焊接中最頻發的頑疾。雖然行業標準如IPC-A-610規定單個焊球內的空洞面積百分比通常不應超過25%，但在實際操作中，僅憑肉眼或經驗很難做出公正裁定。通過先進的X-Ray分析軟件，系統可以自動計算出每一個焊球內部空洞的直徑、位置及總占比。對于高可靠性PCBA，空洞不僅會降低焊點的機械強度，還會影響熱傳導路徑。特別是當空洞位于焊球與焊盤的界面處時，即使體積達標，也會大幅增加斷裂風險。高分辨率X-Ray能幫助工程師精確區分空洞的層級，進而指導印刷鋼網的開孔設計改進，從根源上降低氣泡生成。

三、缺陷識別：識別枕頭效應與虛焊

在BGA焊接中，有一種極具欺騙性的缺陷叫枕頭效應。表現為焊膏與BGA焊球已經融合，但未形成分子間的真正結合，形成類似枕頭靠在一起的微小縫隙。這種缺陷通過傳統檢測幾乎無法檢出，但在高分辨率X-Ray的傾斜視角下，可以觀測到焊球邊緣的微小階梯或不連續性。此外，對于那些因焊盤氧化導致的虛焊，X-Ray能夠通過觀察焊球塌陷的高度變化來識別。如果某一顆焊球的高度明顯高于周圍，這通常意味著該點未被潤濕。這種精細的形貌學分析，大幅降低了電子產品在用戶手中出現間歇性死機的概率。

四、制程閉環：從檢測數據到工藝迭代

X-Ray的價值鏈終點在于數據反饋。在PCBA加工的試產環節，我們會對首件BGA進行全方位的X-Ray體檢。通過分析各溫區下焊點的坍塌形態，我們可以逆向優化回流爐的爐溫曲線。如果發現大面積空洞，則需評估助焊劑的揮發速率是否過快。這種基于物理成像的數據閉環，使得制造過程從事后返修進化為事前受控。它不僅保護了昂貴的芯片資產，更維護了客戶品牌的長期聲譽。

在電子產品小型化、集成度不斷突破的今天，BGA焊接的質量就是產品的生命線。如果您正在遭遇不明原因的高返修率，請聯系我們，我們全線配置了微焦級高分辨率X-Ray檢測系統，并針對BGA/QFN等底部引腳組件建立了詳盡的判定標準。讓我們利用穿透光影的科學力量，助您的PCBA項目實現真正的零缺陷交付。
